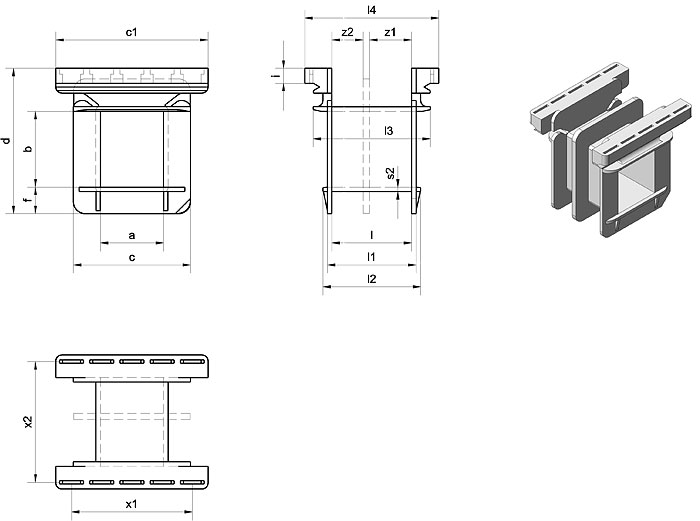

Spulenkörper für Bleche: Typ EI 30 gS.
Ausführung gS
x3 = Anzahl der Aufnahmen für Lötanschlüsse
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | i | l | l1 | l2 | l3 | l4 | s2 | z1 | z2 | x1 | x2 | x3 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 26163.0 | 419/2 | 10,4 | 12,5 | 19,4 | 25,2 | 24,1 | 4,4 | 2,5 | 13,2 | 14,7 | 16,2 | 19,4 | 22,2 | 0,7 | 7,0 | 5,2 | 4x5 | 20,0 | 10 |    |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||||||||||||||
