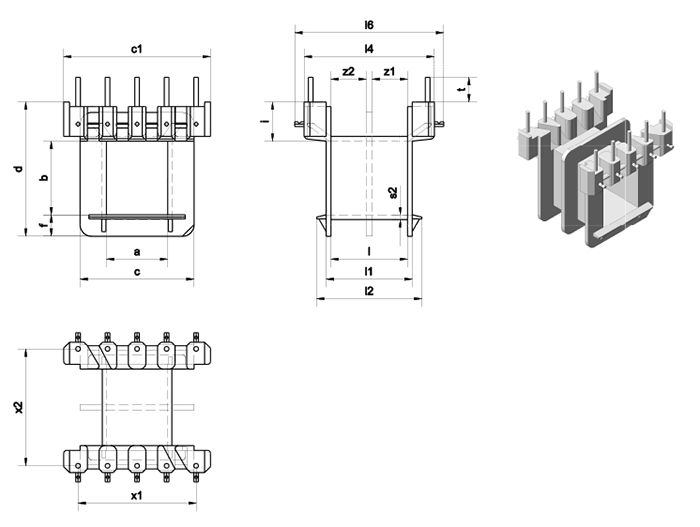

Spulenkörper für Bleche: Typ EI 30 gSe.
Ausführung gSe
variabel bestückbar mit bis zu 10 eingespritzten Rundstiften (0,8 mm), mit Abstandsfüßchen
x3 = Anzahl der Lötstifte
| Typ | Ka. | Art.-Nr. | Wz. | a | b | c | c1 | d | f | i | l | l1 | l2 | l4 | l6 | s2 | z1 | z2 | x1 | x2 | x3 | t | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26009.3 | 459/2 | 10,5 | 12,5 | 19,5 | 25,1 | 23,7 | 4,5 | 6,7 | 13,1 | 14,7 | 18,0 | 22,3 | 25,5 | 0,8 | - | - | 4×5,05 | 20,0 | 10 | 4,2 |    |
|||
| 2 | 26165.2 | 459/2 | 10,5 | 12,5 | 19,5 | 25,1 | 23,7 | 4,5 | 6,7 | 13,1 | 14,7 | 18,0 | 22,3 | 25,5 | 0,8 | 6,9 | 5,1 | 4×5,05 | 20,0 | 10 | 4,2 | |
|||
| 1 | 26013.9 | 459/3 | 10,5 | 15,5 | 19,5 | 25,1 | 26,7 | 4,5 | 6,7 | 13,1 | 14,7 | 18,0 | 22,3 | 25,5 | 0,8 | - | - | 4×5,05 | 20,0 | 10 | 4,2 | |
|||
| 2 | 26166.3 | 459/3 | 10,5 | 15,5 | 19,5 | 25,1 | 26,7 | 4,5 | 6,7 | 13,1 | 14,7 | 18,0 | 22,3 | 25,5 | 0,8 | 6,9 | 5,1 | 4×5,05 | 20,0 | 10 | 4,2 | |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||||||||||||||
