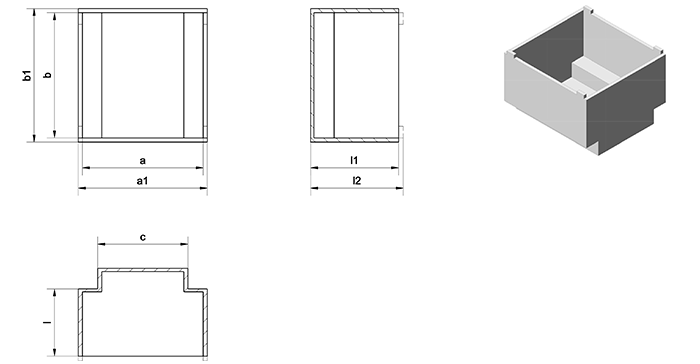

Vergusshauben: Typ EE 20 gSe.
| Typ | Ka. | Art.-Nr. | Wz. | a | a1 | b | b1 | c | l | l1 | l2 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
glatte Oberfläche für Laserbeschriftung |
0 | 66262.4 | 819/1 | 20,6 | 22,0 | 21,5 | 22,9 | 15,4 | 11,5 | 15,0 | - |   |
||
raue Oberfläche zum Bedrucken |
0 | 66291.9 | 819/1 | 20,6 | 22,0 | 21,5 | 22,9 | 15,4 | 11,5 | 15,0 | - | |
||
mit Abstandsfüßchen |
0 | 66288.4 | 819 | 20,6 | 22,0 | 21,4 | 22,8 | 15,4 | 11,5 | 15,0 | 15,8 |  |
||
| 0 | 66287.3 | 872 | 20,6 | 22,0 | 21,5 | 22,9 | 15,4 | 15,7 | 19,1 | - | |
|||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | ||||||||||||||
