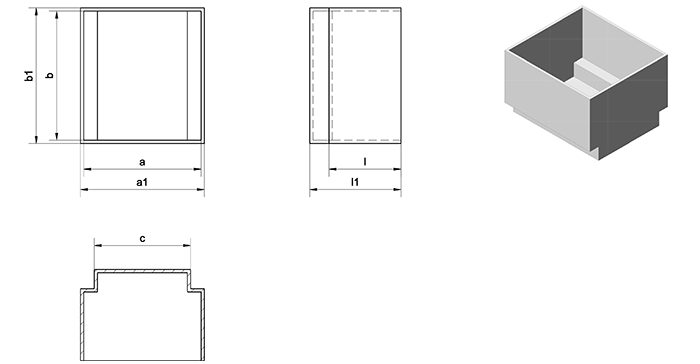

Vergusshauben: Typ EE 25 gSe.
| Typ | Ka. | Art.-Nr. | Wz. | a | a1 | b | b1 | c | l | l1 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
für 2×4 Rundstifte, ohne seitl. Anschlüsse |
0 | 66001.9 | 572 | 25,9 | 27,3 | 26.9 | 28,3 | 21,0 | 16,3 | 20.9 |    |
||
für 2×5 Rundstifte, ohne seitl. Anschlüsse |
0 | 66156.5 | 572 | 25,9 | 27,3 | 26,9 | 28,3 | 21,0 | 15,9 | 20,0 | |
||
für 2×5 Rundstifte, mit seitl. Anschlüssen |
0 | 66157.6 | 573/1 | 25,9 | 27,2 | 28,5 | 29,8 | 21,0 | 15,8 | 19,9 | |
||
| Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich. | |||||||||||||
