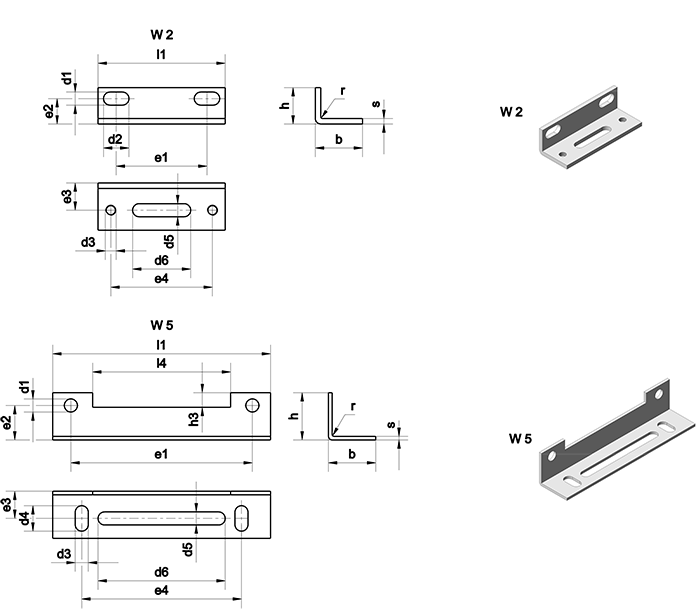

Zubehör: Befestigungswinkel Form W.

Form W - für Spulenkörper Type EI und M, nach DIN 41 307

Größe für Typ Ka. Art.-Nr. magn. Achse b d1 d2 d3 d4 d5 d6 e1 e2 e3 e4 h h3 l1 l2 l3 l4 r s
ver. hor.
W 2 EI 42 0 63187.6   x 12,5 3,2 7,0 M3 - 3,6 16,0 25,0 7,0 7,5 28,0 11,0 - 35,0 - - - 1,6 1,5
W 4 EI 54 0 63189.8 x   13,0 3,6 7,0 3,6 7,0 3,6 35,0 43,5 9,5 7,5 44,0 13,0 4,0 55,0 32,0 35,0 - 1,6 1,0
EI 60   x
EI 66   x
M 55 x x
W 5 EI 60 0 63190.1 x   13,0 3,6 - 3,6 7,0 3,6 35,0 50,0 9,5 7,5 44,0 13,0 4,0 60,0 - - 38,0 1,6 1,0
Ausführungsänderungen vorbehalten. Toleranzen nach DIN 16901. Toleranzabweichungen sowie Flanschverzug wegen unterschiedlicher Schwundmaße bei glasfaserverstärkten Kunststoffen möglich.
